UPS开关配置及作用
前言
一般情况下UPS主机内置4个开关，在供配电系统中UPS系统外置4个开关，为了区分，我简称为UPS内置开关和UPS配电开关，这样可以更明了的说明UPS在各种应用场景下各个开关的作用及设计需求，下面我们就来详细的了解一下。
▶ UPS开关起到什么作用？
UPS主输入开关：市电接入，给UPS主路提供输入电力；
UPS输出开关：UPS电力输出开关，给负载提供输入电力；
UPS旁路输入开关：旁路（备用）电源接入，给UPS提供冗余备份的输入电力，其常见应用场景，第一、UPS出现逆变器故障（逆变器异常、过流），整流器故障等导致的UPS不能正常工作时，UPS转到旁路供电模式，第二、不同源的双电源供电时，当主路停电后转后备蓄电池组供电，蓄电池组电力耗尽时，UPS转到旁路供电模式，第三、单电源供电时，输入相间短路或UPS故障等导致的输入线缆过流而引起UPS主输入开关保护而断开，UPS转后备蓄电池组供电，蓄电池组电力耗尽时，UPS转到旁路供电模式。
UPS维修旁路开关作用：正常情况下，此开关为断开状态，当UPS需要在线维修或调试时，UPS转旁路供电模式，闭合此开关，输入市电通过维修旁路直接给负载供电，此时UPS的输入输出开关就可以断开，对UPS进行在线维修或调试。注意：闭合此开关必须要求UPS工作在旁路供电模式，因为输入电和UPS的逆变电是不同相位或幅值的两路电，如果在UPS逆变模式下闭合此开关，UPS将可能发生故障，UPS逆变输出也将会中断电力供应，为了避免非专业人员操作维修旁路导致上述问题，此开关要求加装安全锁。
UPS维修旁路开关又因安装位置不同，习惯称为内置维修旁路开关和外部维修旁路开关。外置的可以起到上述的作用外，还可以起到对UPS的整个配电系统进行维修、扩容、调试、配电改造等作用。
▶ UPS内置开关和UPS配电开关作用及应用问答
UPS内置开关主要作用是起到UPS和输入输出端的通断隔离作用，一般设计为隔离开关，不具备过流保护和带负荷断开的功能，主要是在UPS调试或者维护时应用。
UPS配电开关主要作用是起到1、保护配电线缆，2、和上下级配电开关配合，避免配电线路故障的扩大化，3、具备隔离作用，也可以做为UPS调试或是维护时应用。
问：如果UPS标配了内置开关，是不是可以不用配置UPS配电开关？
答：不可以，无论UPS内置开关是否配置，外部UPS配电开关必须配置，因为UPS内置开关只能起到隔离作用。
问：如果UPS设计了配电开关，内置开关是不是可以不用配置？
答：本人没有查到相关规范约定，个人经验分享：在进行UPS系统选型设计时，假设UPS配电开关所在的配电柜和UPS主机在同一房间内，且距离较近，可以选择无内置开关的型号，假设UPS配电开关所在的配电柜和UPS不在同一房间内，或者距离较远，建议选择标配内置开关的型号，选型的出发点是考虑UPS系统运行维护的安全性和便捷性。
问：如果UPS标配了内置维修旁路开关，是不是可以不用配置外部维修旁路开关？
答：必须配置，原因：1、内置维修旁路开关只是针对UPS主机需要进行维修和调试时，可以实现负载连续供电的应用设计需求，当需要对UPS的配电系统进行升级改造或维修维护时，没有外部维修旁路开关，将不能保证负载连续供电，也就是需要对负载进行断电操作。2、在对UPS并机系统或者是UPS并机的配电系统进行在线维修或维护时，需要操作外置维修旁路开关来保证负载连续供电，因为内置维修旁路开关只针对UPS单机。
问：单相UPS配电开关选1P还是2P？三相UPS配电开关选3P还是4P?
答：单相UPS的输入、输出配电开关建议配置1P开关，且要求输入零线和输出零线不共零排，原因：单相UPS的输入零线进行了滤波，如果输入输出共零排，就屏蔽掉了这个滤波功能，如果配置2P开关，输入和输出不共零排，当输入开关断开后，输出零线将没有参考零电位，出现零点漂移。
单相UPS的外部维修旁路开关建议配置2P开关，这样可以实现断开UPS端的零线，UPS系统可以彻底脱离配电系统，保证维修时的安全性。
三相UPS的外部维修旁路开关建议配置4P开关，这样可以实现断开UPS端的零线，UPS系统可以彻底脱离配电系统，保证操作时的安全性。
有人提出一个疑问，如果UPS外部维修旁路开关配置成3P开关是不是也可以？在特殊条件是可以的，比如UPS的输入输出都在一个配电柜上，且输入和输出的零线都在一个零排上，即使UPS端拆掉零线，也不会存在零线断电风险，但在进行UPS维修时，会给维修人员带来安全隐患，因为零线可能会带电，所以在进行UPS维修时，需要断开UPS输入和输出端的零线。
问：UPS的主路输入开关和旁路输入开关设计为一个开关是否可以？
答：当UPS为只有单电源输入功能时，主路输入开关和旁路输入开关就是一个开关，当UPS为双电源输入功能时，无论是否可以提供双路电源，都建议UPS的主路输入开关和旁路输入开关独立设计，不能合并为一个开关。

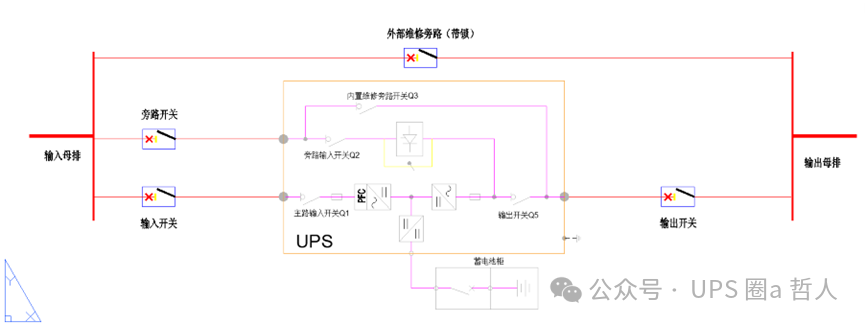

▶UPS的内置开关和配电开关的标准配电图纸
▶UPS并机系统中的配电开关设计应用

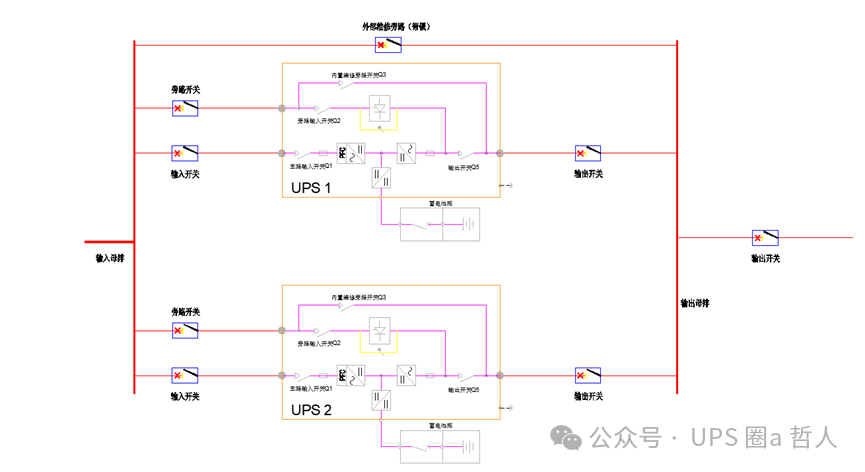

在并机系统中，每台单机UPS的内置开关配置原则是不变的，UPS配电开关的外部维修旁路开关在并机系统中共用一个开关，输出开关增加一个总输出开关，UPS并机系统的标准配电图纸如下图所示，
问：并机系统的UPS内置开关是否可以不用配置？
答：配置原则同单机，假设UPS配电开关所在的配电柜和UPS主机在同一房间内，且距离较近，可以选择无内置开关的型号，假设UPS配电开关所在的配电柜和UPS不在同一房间内，或者距离较远，建议选标配内置开关的型号，选型的出发点是考虑UPS系统运行维护的安全性和便捷性。
