必需收藏的UPS配电设计公式
前言
在进行UPS输入、输出及电池组配电设计时，需要通过公式计算相关参数才能设计出合理的UPS系统，科普以下和UPS配电设计相关的计算公式 供大家学习参考，这也是UPS行业从业者必需要掌握的计算公式。

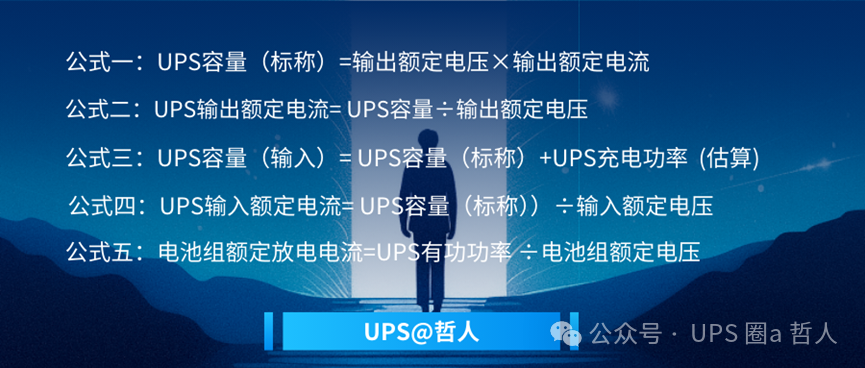

▶ UPS配电计算公式
公式一：UPS容量（标称）=输出额定电压×输出额定电流
公式二：UPS输出额定电流= UPS容量÷输出额定电压
公式三：UPS容量（输入）= UPS容量（标称）+ UPS充电功率 (估算)
公式四：UPS输入额定电流= UPS容量（标称）÷ 输入额定电压
公式五：电池组额定放电电流= UPS容量（标称）÷ 电池组额定电压
通过以上五个公式就可以计算出UPS系统所需要的配电设计参考指标。
▶ UPS配电计算公式应用举例
公式一：已知负载总电流为30A，输入电压220V，需要配置多大容量UPS？
计算过程：220V×30A=6600VA=6.6KVA
考虑安全及冗余，选择10KVA UPS。
公式二：1台10KVA UPS，输出电压220V，需要配置多大输出开关？
计算过程：10000VA÷220V=45A
需要配置脱扣额定电流不小于45A的断路器。
公式三：1台10KVA UPS，充电电流为6A，UPS输入容量有多大？
计算过程：10000VA+(220V×6A)=11320VA=11.32KVA
UPS输入容量约为11.3KVA。
公式四：1台10KVA UPS，输入电压220V，需要配置多大输入开关？
计算过程：11320VA÷220V=51.45A
需要配置脱扣额定电流不小于52A的断路器。
公式四：1台10KVA UPS，功率因数为0.9，电池组额定电压192V，需要配置多大电池开关？
计算过程：10000VA÷192V=52A
需要配置脱扣额定电流不小于52A的直流断路器。
以上为理论计算公式，进行实际应用时，还要考虑配电应用环境，推荐以下速算公式，可以在常规工况下快速计算并应用。

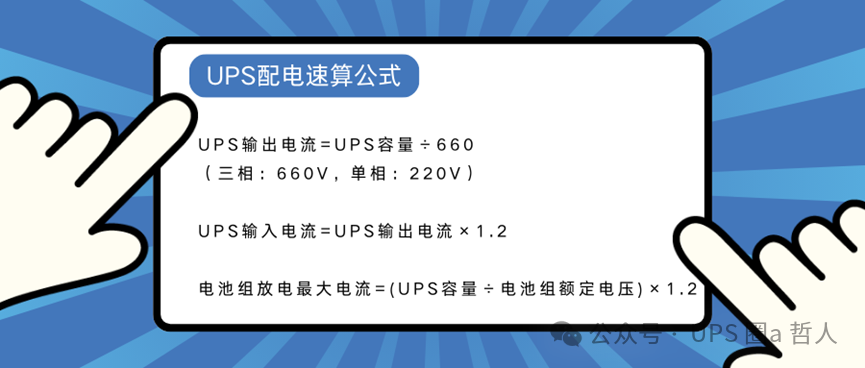

▶ UPS配电速算公式
- UPS输出电流=UPS容量÷660（三相：660V，单相：220V）
- UPS输入电流=UPS输出电流×1.2
- 电池组放电最大电流=(UPS容量÷电池组额定电压)×1.2
▶ UPS配电速算公式举例应用
举例：三进三出80KVA UPS,电池组额定电压为480V为例，计算结果如下
UPS输出电流=80KVA÷660V=121.21A
UPS输入电流=121.21×1.2=145.45A
电池组放电最大电流=80KVA÷480V×1.2=200A
在实际应用中，快速估算可以极大方便在UPS销售过程中的设计和实施，尤其是对一些刚入行或是电气方面不太了解的朋友来说非常实用，一切事物都是为人民服务，搞复杂了就应用不起来了。
