Console 接口线序
Console Server和设备的console串口都属于DTE(数据终端设备)，DTE之间的互联要使用反转电缆，即A设备的接收线接B设备的发送线，反之亦然。在RS-232定义中，TXD-RXD, DTR-DSR, RTS-CTS 为三对主要的收发信号线，另外还要连接GND(地线)。而Modem属于DCE(数据载波设备)，DCE与DTE之间连接使用直连电缆，即DTE的TXD接DCE的TXD，RTS接RTS, CTS接CTS….
RJ-45转DB-9转换头的线序为一一对应，接console server时需要配合左右全反的8芯RJ-45电缆，这样才能实现收发对应。
RJ-45(母) DB-9(母)
1 (RTS) - 7 (RTS)
2 (DTR) - 4 (DTR)
3 (TXD) - 3 (TXD)
4 (GND) - 5 (GND)
5 (GND) - 5 (GND) or N/A
6 (RXD) - 2 (RXD)
7 (DSR) - 6 (DSR)
8 (CTS) - 8 (CTS)

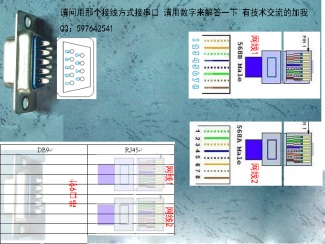

针脚号的识别见下面插图：
RJ-45水晶头，从进入电缆的方向看，卡子向下，从左到右依次为1-8。
DB-9母头，从接线方向看，宽的一边向上，上面一排左到右依次为1-5，下面一排左到右依次为6-8。
用此转换头接console server和设备的时候，使用左右全反线序的RJ-45接头网线。
插图和线序详细说明参见:
颜色 COM RJ45 颜色
蓝 7：发送数据请求 1 橙白
橘黄 4：数据终端就绪 2 橙
黑 3：串口数据输出 3 绿白
红 5：地线 4 蓝
绿 5：地线 5 蓝白
黄 2：串口数据输入 6 绿
棕 6：数据发送就绪 7 棕白
白 8：清除发送 8 棕
我想您是要做一根console线，一端是RJ-45水晶头，一端是DB-9 D型头(公头)。
首先要找一个9针串口公头(DB-9)的接插件，一段网线，一个水晶头。
水晶头－串口
1－8
2－6
3－2
4－5
5－5
6－3
7－4
8－7
